GE DS200DCFBG1B DC Zasilacza Płyta zwrotna dla serii Mark V z przełącznikiem DIP SW6 i 12 Skoczków

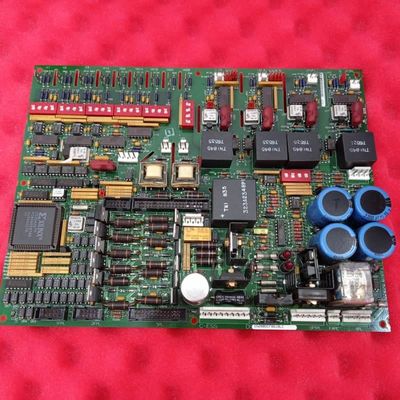

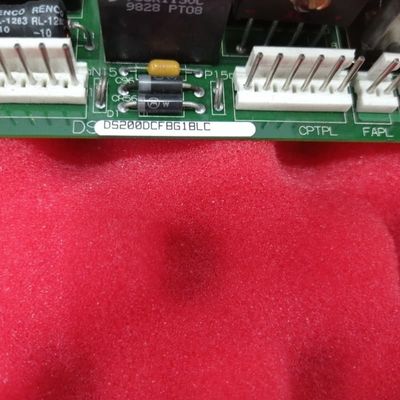

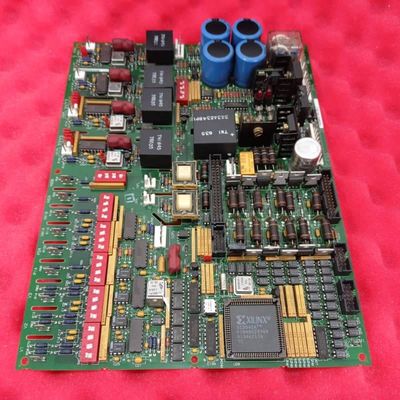

GE DS200DCFBG1B Płytka Sprzężenia Zwrotnego Zasilania DC

Opis produktu:

GE DS200DCFBG1B to dedykowana płytka zasilania dla serii Mark V, zaprojektowana do obsługi różnych systemów turbin, w tym AC2000, CB2000, DC2000, FC2000, ME2000 i EX2000. Jej główną rolą jest dostarczanie dwóch krytycznych typów zasilania: zasilania na poziomie sterowania dla logiki systemu i zasilania wentylatorów obudowy do zarządzania termicznego, zapewniając stabilną pracę napędów turbin. Oprócz dostarczania zasilania, integruje obwody do sterowania silnikiem i napędzania generatora SCR, umożliwiając jednocześnie komunikację z płytami sterowania SDCC/LDCC — co czyni ją wielofunkcyjnym centrum zarządzania zasilaniem i sygnałami Mark V.

Kluczowe cechy:
Szeroka kompatybilność systemowa i dedykowane dostarczanie zasilania

Działa w sześciu głównych systemach turbin, z funkcjonalnością dostosowaną do EX2000. W przeciwieństwie do podstawowych zasilaczy, dzieli wyjście na zasilanie na poziomie sterowania dla wrażliwej elektroniki i zasilanie wentylatorów obudowy do rozpraszania ciepła, odpowiadając na podwójne krytyczne potrzeby pracy turbiny. Ta wszechstronność eliminuje potrzebę stosowania wielu oddzielnych komponentów zasilania.

Zintegrowane obwody i ukierunkowana komunikacja

Zawiera pełny zestaw obwodów: zasilacze na poziomie sterowania, obwody prądu pola silnika/prądu twornika, monitorowanie prądu linii AC i obwody sterownika generatora SCR. Do komunikacji z płytami SDCC/LDCC wykorzystuje oscylator sterowany napięciem do konwersji napięć wejściowych na sygnały częstotliwościowe wysyłane przez złącze 1PL i obwody wzmacniacza dla sprzężenia zwrotnego napięcia. Przełącznik DIP SW6 pozwala użytkownikom aktywnie skalować sprzężenie zwrotne napięcia silnika, zapewniając precyzyjne dopasowanie sygnału do płyt sterowania.

Elastyczna konfiguracja i jasna diagnostyka

Dostosowywanie jest możliwe za pomocą 12 zworków (JP) dla opcji systemowych i 7 przełączników DIP (SW) do precyzyjnego dostrajania. Diagnostyka jest uproszczona dzięki trzem wskaźnikom: dwie czerwone diody LED (CR51 dla regulatora DC FU2, CR55 dla regulatora DC FU3) i jedna lampa neonowa (LT1 dla statusu linii AC FU1), zapewniając natychmiastowe wizualne alerty dotyczące problemów z bezpiecznikami/regulatorami. Pięć punktów testowych dodatkowo umożliwia bezpośrednie monitorowanie napięć, wartości sygnałów i statusu ACCT, usprawniając rozwiązywanie problemów.

Solidna ochrona i łączność

Trzy zintegrowane bezpieczniki ochronne zapobiegają przerwom w zasilaniu spowodowanym takimi usterkami jak przetężenie, chroniąc zarówno płytkę, jak i podłączone komponenty turbiny. Posiada również łącznie 27 złączy (18 wtykowych, 9 sztyftowych) do bezproblemowego łączenia z innymi produktami serii Mark V, zapewniając niezawodny transfer sygnału i zasilania w całym systemie sterowania turbiną.
