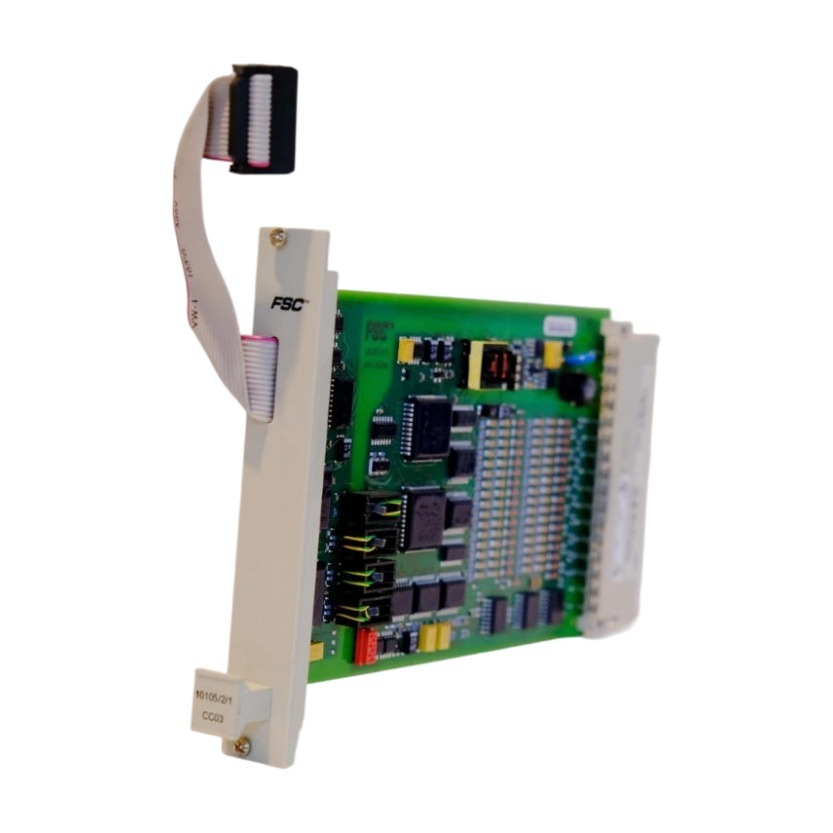

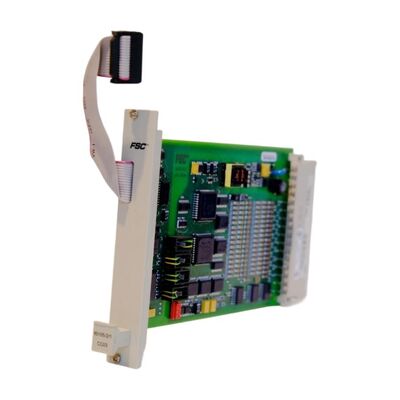

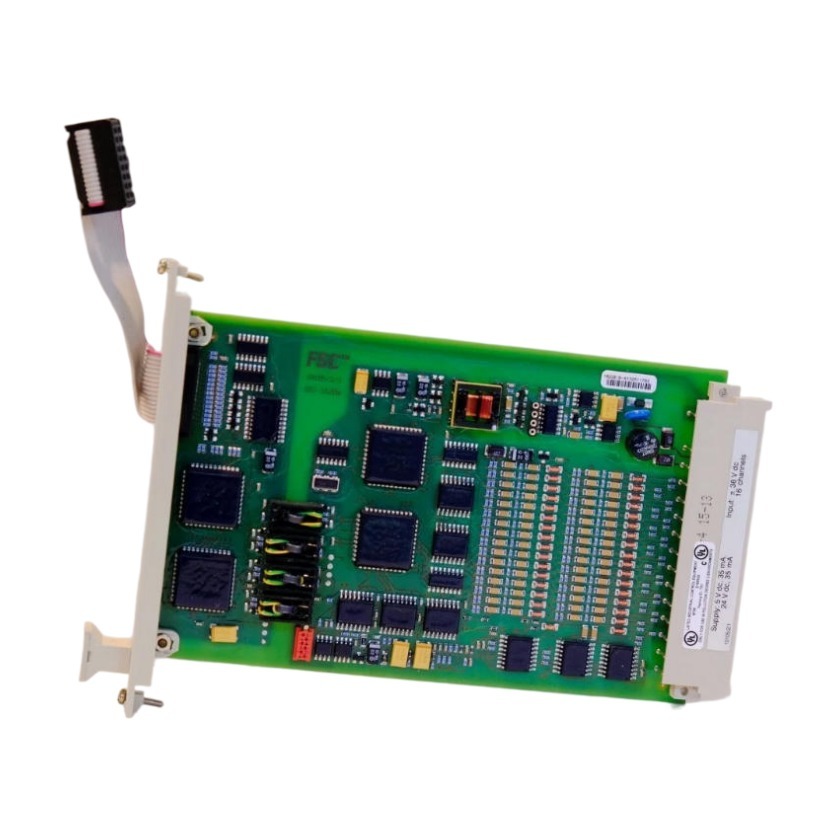

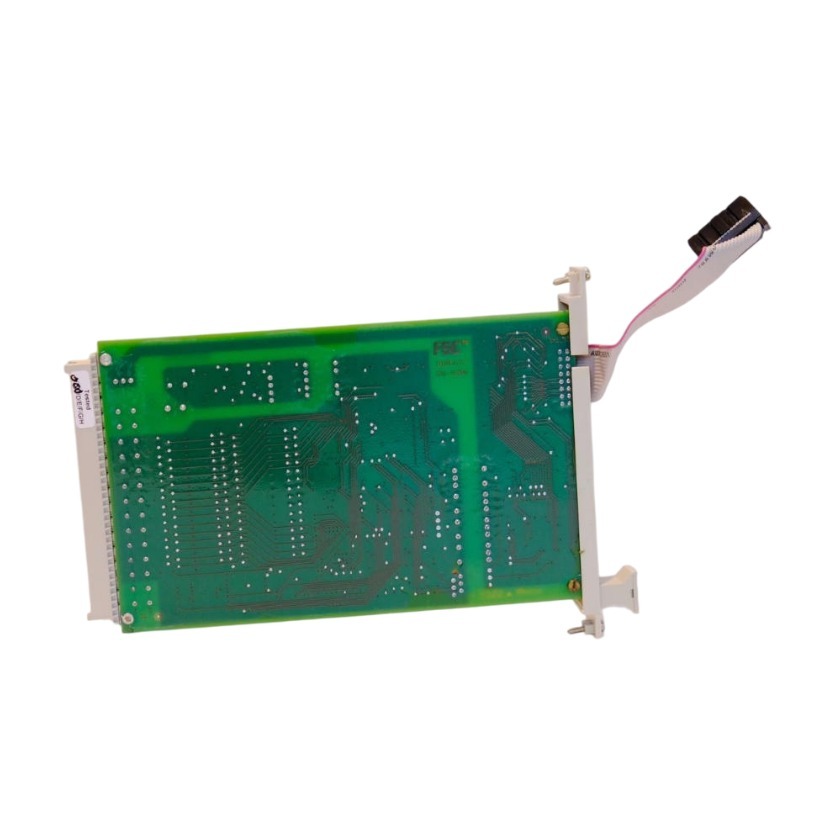

10105/2/1 Moduł wejścia analogowego o wysokiej gęstości zabezpieczony przed awarią

10105/2/1 to zabezpieczony przed awarią moduł wejść analogowych o wysokiej gęstości, przeznaczony do systemów sterowania bezpieczeństwa FSC. Zapewnia 16 analogowych kanałów wejściowych z zakresem wejściowym 0-4,1 V, co pozwala na akwizycję wielu analogowych sygnałów z pola w jednym module. Moduł zapewnia również zewnętrzny sygnał zwrotny napięcia do monitorowania systemu.

Moduł jest przeznaczony do odbierania przetworzonych sygnałów analogowych. Sygnały z pola 0-20 mA mogą być konwertowane do użytku z modułem za pomocą FTA-T-14 zespół przyłączeniowy pola lub 10105/A/1 moduł konwersji wejść analogowych. Sygnały z urządzeń takich jak termopary lub czujniki PT-100 również wymagają odpowiedniej konwersji do wymaganego sygnału prądowego przed podłączeniem.

Dzięki 16-kanałowej konstrukcji, architekturze wejść zabezpieczonych przed awarią i wbudowanym funkcjom diagnostycznym, 10105/2/1 stanowi scentralizowane rozwiązanie do akwizycji sygnałów analogowych w istniejących systemach sterowania bezpieczeństwa.

Dla wielokanałowej akwizycji sygnałów analogowych: 16-kanałowa konfiguracja pozwala na zbieranie wielu analogowych sygnałów procesowych za pomocą jednego modułu. Może to uprościć układ we/wy, gdzie w tym samym systemie sterowania bezpieczeństwa należy monitorować kilka punktów pomiarowych.

Dla analogowego monitorowania zorientowanego na bezpieczeństwo: Zabezpieczona przed awarią konstrukcja wejść modułu i funkcje autotestu sterowane przez system wspierają akwizycję sygnałów analogowych związanych z bezpieczeństwem. Autotest obejmuje dokładność absolutną, konwersję pełnego zakresu, przesłuchy międzykanałowe, filtry wejściowe i wewnętrzne napięcia zasilania, zapewniając pokrycie diagnostyczne modułu wejściowego.

• 16-kanałowe wejście analogowe: Zapewnia 16 analogowych kanałów wejściowych z zakresem wejściowym 0-4,1 V, co pozwala na zbieranie wielu sygnałów analogowych za pomocą jednego modułu i upraszcza układ we/wy w systemach FSC.
• Zabezpieczone przed awarią monitorowanie sygnału: Łączy zabezpieczoną przed awarią konstrukcję wejść z wbudowanymi funkcjami diagnostycznymi, w tym kontrolą dokładności sygnału, konwersją pełnego zakresu i przesłuchami międzykanałowymi, pomagając inżynierom monitorować stan analogowej sekcji wejściowej.

• Azja i Pacyfik: Chiny, Korea Południowa, Japonia, Indie, Azja Południowo-Wschodnia
• Bliski Wschód: Arabia Saudyjska, Zjednoczone Emiraty Arabskie, Katar
• Ameryka Północna: Stany Zjednoczone, Kanada
• Europa: Niemcy, Wielka Brytania, Francja, Rosja, Turcja
• Ameryka Łacińska: Brazylia, Argentyna, Meksyk

• Systemy sterowania zabezpieczone przed awarią (FSC)
• Systemy instrumentacji bezpieczeństwa
• Bezpieczeństwo procesów przemysłowych
• Aplikacje wyłączania awaryjnego
• Obiekty naftowe i gazowe
• Zakłady przetwórstwa chemicznego
• Zakłady energetyczne
• Konserwacja istniejących systemów sterowania bezpieczeństwa
• Wsparcie cyklu życia starszych systemów sterowania

W istniejącym systemie sterowania bezpieczeństwa wymagana była wymiana modułu wejść analogowych o wysokiej gęstości podczas planowanej konserwacji. 10105/2/1 został wybrany w celu zachowania istniejącej 16-kanałowej architektury wejść analogowych, podczas gdy zainstalowany układ konwersji sygnału został zachowany w celu zapewnienia wymaganego poziomu wejściowego dla modułu.

• Eksport do ponad 40 krajów
• Kompleksowa obsługa posprzedażna
• Stabilny łańcuch dostaw zapewniający ciągłość dostaw
• Wsparcie COO, COC i CQ
• Szybka odpowiedź na wycenę

Jaki jest zakres wejściowy 10105/2/1?
Moduł ma analogowy zakres wejściowy 0-4,1 V i rezystancję wejściową większą niż 1 MΩ.

Czy sygnał 0-20 mA można podłączyć bezpośrednio do modułu?
Nie. Sygnał z pola 0-20 mA musi zostać skonwertowany do odpowiedniego poziomu sygnału za pomocą układu konwersji FTA-T-14 lub 10105/A/1 przed podłączeniem do 10105/2/1.

Ile wejść analogowych zapewnia moduł?
10105/2/1 zapewnia 16 analogowych kanałów wejściowych. Zawiera również zewnętrzne wejście zwrotne napięcia.

Co obejmuje autotest modułu?
Autotest obejmuje dokładność absolutną, konwersję pełnego zakresu, przesłuchy między wejściami, filtry wejściowe kanałów i wewnętrzne napięcia zasilania.
