CV213 110-213-000-012 Przełącznik prędkości. Absolutny czujnik wibracji do monitorowania turbin i rotacyjnych maszyn.
| Miejsce pochodzenia | nas |
|---|---|
| Nazwa handlowa | Proximity Sensor |
| Orzecznictwo | COO ,COC ,CQ |
| Numer modelu | CV213 110-213-000-012 |
| Minimalne zamówienie | 1 |
| Cena | $7000 |
| Czas dostawy | 5-7 dni |
| Zasady płatności | T/T |
| Możliwość Supply | 999 |
Szczegóły Produktu
| marka | Czujnik bliskości | Numer modelu | CV213 110-213-000-012 |
|---|---|---|---|
| Funkcjonować | Dobry | Stan | NOWY |
| Gwarancja | 1 rok | ||
| Podkreślić | przekształcacz prędkości przemieszczający się na cewce dla wibracji obudowy,pasywny samogeneracyjny przetwornik wibracji,Przetwornik prędkości czułości 20 mV/mm/s |
||
opis produktu
Przetwornik prędkości CV213 110-213-000-012
CV213 110-213-000-012 to przetwornik prędkości z cewką ruchomą do pomiaru absolutnych drgań obudowy urządzeń wirujących. Przyjmuje pasywną, samogenerującą się konstrukcję o nominalnej czułości 20 mV/mm/s z tolerancją ±5%.
Przegląd produktu
CV213 110-213-000-012 to przetwornik prędkości z cewką ruchomą do pomiaru absolutnych drgań obudowy urządzeń wirujących. Przyjmuje pasywną, samogenerującą się konstrukcję, nominalną czułość 20 mV/mm/s z tolerancją ±5%, pasmo przenoszenia od 10 Hz do 1000 Hz. Działa niezawodnie w temperaturach od -29°C do 204°C, stopień ochrony IP64. Przetwornik charakteryzuje się niską czułością poprzeczną, dobrą odpornością na wstrząsy i długoterminową stabilnością. Bezpośrednio przekształca drgania mechaniczne na analogowy sygnał napięciowy i łączy się z systemem monitorowania w celu ciągłego śledzenia drgań, nadaje się do długoterminowego monitorowania stanu maszyn wirujących o dużej mocy.
Kluczowe parametry techniczne
- Czułość 20 mV/mm/s, dobrze dopasowana do głównych szaf monitorowania drgań, zmniejsza nakład pracy związany z kondycjonowaniem sygnału
- Szeroki zakres temperatur pracy, pasuje do obudów łożysk pracujących w wysokich temperaturach na turbinach parowych i wodnych
- Konstrukcja pasywna, bez zasilania, zmniejsza złożoność okablowania systemu i ryzyko awarii w terenie
Korzyści z zastosowania
Rejestruje absolutne drgania obudowy w celu identyfikacji usterek mechanicznych, w tym niewyważenia, niewspółosiowości i degradacji łożysk na wczesnym etapie. Ciągłe dane o drganiach pomagają wdrożyć konserwację predykcyjną, uniknąć nieoczekiwanych przestojów i zmniejszyć koszty remontów. Pasywna konstrukcja czujnika poprawia niezawodność systemu w przemysłowych obiektach o wysokiej temperaturze, zapewniając prawidłowe dane o drganiach dla blokad bezpieczeństwa maszyn.
Specyfikacje techniczne
| Numer modelu | CV213 110-213-000-012 |
|---|---|
| Inne modele | CE311 444-311-00-023 CA202 144-202-000-205 TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 |

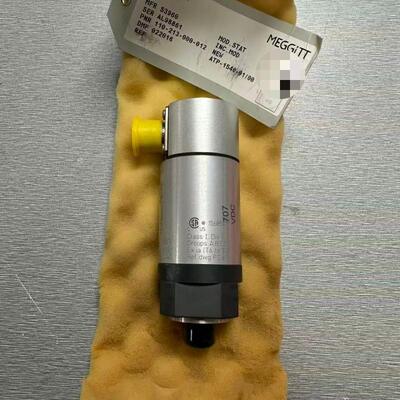

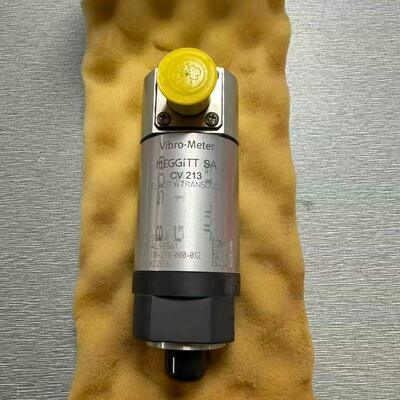

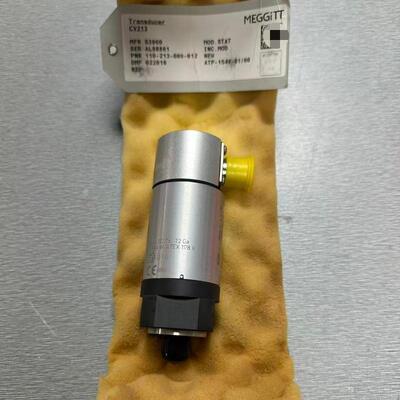

Zdjęcia produktu
Zalecenia inżynieryjne
Zamontuj przetwornik na sztywnej powierzchni obudowy łożyska, aby uniknąć rezonansu z cienkiego panelu. Utrzymuj oś pomiarową wyrównaną z głównym kierunkiem drgań. Użyj ekranowanego kabla i odpowiedniego uziemienia, aby stłumić zakłócenia elektromagnetyczne. Przed uruchomieniem sprawdź czułość i pasmo przenoszenia.
Globalne zastosowania
Azja i Pacyfik
Chiny, Korea Południowa, Japonia, Indie, Azja Południowo-WschodniaBliski Wschód
Dania, Zjednoczone Emiraty Arabskie, KatarAmeryka Północna
Stany Zjednoczone, KanadaEuropa
Niemcy, Wielka Brytania, Francja, Rosja, TurcjaAmeryka Łacińska
Brazylia, Argentyna, MeksykTypowe zastosowania
- Systemy ochrony online maszyn wirujących
- Monitorowanie drgań i pozycji wału
- Nadzór bezpieczeństwa turbin parowych i sprężarek
- Monitorowanie stanu dużych wentylatorów, generatorów i pomp o wysokiej prędkości obrotowej
- Obiekty naftowe i gazowe
- Zakłady przetwórstwa chemicznego
- Obiekty wytwarzania energii
- Zakłady przetwórstwa metali i przemysłu węglowo-chemicznego
Studium przypadku projektu
Przetwornik ten został wdrożony w systemie monitorowania łożysk turbiny parowej o mocy 120 MW w elektrowni cieplnej. Ciągle zbierał dane o prędkości drgań obudowy i przesyłał sygnały do szafy monitorowania online. Po 18 miesiącach pracy czujnik utrzymywał stabilną wydajność w środowisku o wysokiej temperaturze. Z powodzeniem wykrył stopniową degradację łożysk, umożliwiając zaplanowaną konserwację i zapobiegając nieplanowanemu zatrzymaniu jednostki.
Nasze zalety
- Eksport do ponad 40 krajów
- Kompleksowa obsługa posprzedażna
- Stabilny łańcuch dostaw zapewniający ciągłą dostępność
- Wsparcie certyfikatów COO, COC i CQ
- Szybka odpowiedź na wycenę
Często zadawane pytania
Pytanie 1: Jakie czynniki wpłyną na efektywne pasmo przenoszenia tego przetwornika prędkości przy instalacji w terenie?
Odpowiedź 1: Główne czynniki wpływające to niewystarczająca sztywność montażu, nieprawidłowy kąt instalacji, luźne śruby mocujące i nadmierne naprężenie kabla. Ponadto rezonans konstrukcji urządzenia i wysokoczęstotliwościowe zakłócenia elektromagnetyczne również osłabią wysokoczęstotliwościową odpowiedź przetwornika, wpływając na dokładność akwizycji drgań przy wysokich prędkościach.
Pytanie 2: Czy istnieje ograniczenie maksymalnej długości kabla między tym przetwornikiem a modułem monitorującym?
Odpowiedź 2: Tak. Ze względu na impedancję cewki pasywnej i charakterystykę tłumienia sygnału, obsługiwany kabel ekranowany ma bezpieczny limit długości transmisji. Nadmiernie długie kable spowodują tłumienie amplitudy sygnału i przesunięcie fazowe, prowadząc do zniekształcenia danych monitorowania. Zaleca się przestrzeganie standardowych specyfikacji długości okablowania i unikanie dowolnego przedłużania na miejscu.
Pytanie 3: Jak sprawdzić, czy czułość przetwornika dryfuje po długotrwałej pracy w terenie?
Odpowiedź 3: Do regularnych kontroli można użyć profesjonalnego stołu kalibracyjnego drgań. Zastosuj standardowe wzbudzenie drgań o stałej częstotliwości i stałej amplitudzie, porównaj rzeczywiste napięcie wyjściowe z nominalnym parametrem czułości. Jeśli błąd przekroczy zakres tolerancji ±5%, oznacza to dryf czułości, wymagający kalibracji lub wymiany czujnika.
