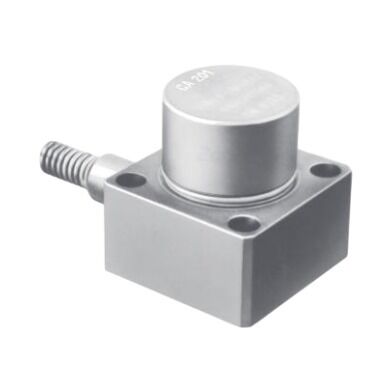

Akcelerometr piezoelektryczny CA201 114-201-000-222 do przemysłowego monitorowania drgań
| Miejsce pochodzenia | nas |
|---|---|
| Nazwa handlowa | Proximity Sensor |
| Orzecznictwo | COO ,COC ,CQ |
| Numer modelu | CA201 114-201-000-222 |
| Dokument | CA201 144-201-000-222 Datas...et.pdf |
| Minimalne zamówienie | 1 |
| Cena | $5999 |
| Czas dostawy | 5-7 dni |
| Zasady płatności | T/T |
| Możliwość Supply | 999 |
Szczegóły Produktu
| marka | Czujnik bliskości | Numer modelu | CA201 114-201-000-222 |
|---|---|---|---|
| Funkcjonować | Dobry | Stan | NOWY |
| Gwarancja | 1 rok | ||
| Podkreślić | CA201 Piezoelektryczny akcelerometr,Przemysłowy akcelerometr do monitorowania wibracji,Czujnik wibracji PLC |
||
opis produktu
Przegląd produktu
nbsp;CA201 114-201-000-222 to akcelerometr piezoelektryczny przeznaczony do pomiaru drgań na maszynach przemysłowych. Konwertuje ruch maszyny na sygnał ładunku elektrycznego, który może być przetwarzany przez odpowiedni wzmacniacz ładunku i system monitorowania. Jest przeznaczony do ciągłego użytkowania na urządzeniach, gdzie dane o drganiach pomagają zespołom konserwacyjnym sprawdzać stan maszyn i identyfikować zmiany w pracy.
CA201 wykorzystuje symetryczny element czujnikowy typu ścinającego z wewnętrzną izolacją obudowy. Taka konstrukcja pomaga zmniejszyć wpływ drgań działających na podstawę czujnika, dzięki czemu wyjście może lepiej odzwierciedlać drgania w punkcie pomiarowym. Jego nominalna czułość wynosi 100 pC/g ±5% przy 120 Hz, co daje inżynierom jasne odniesienie przy dopasowywaniu czujnika do sprzętu do kondycjonowania sygnału.
Czujnik posiada spawana obudowę ze stali nierdzewnej i zintegrowany kabel chroniony metalowym wężem elastycznym. Te cechy sprawiają, że CA201 nadaje się do wymagających zastosowań przemysłowych, w tym do urządzeń narażonych na ciepło, wilgoć i naprężenia mechaniczne. W zależności od dokładnej wersji, rodzina CA201 jest dostępna dla różnych zakresów temperatur i może obejmować dopuszczenie do użytku w obszarach potencjalnie wybuchowych. Dokładny kod zamówieniowy i jego certyfikacja powinny być zawsze sprawdzane przed instalacją.
Kluczowe parametry techniczne
Czułość 100 pC/g dla wyraźnego skalowania sygnału
Nominalna czułość 100 pC/g ±5% przy 120 Hz określa zależność między zmierzonym przyspieszeniem a ładunkiem wytworzonym przez czujnik. Pomaga to inżynierom w prawidłowym skonfigurowaniu sprzętu do kondycjonowania sygnału i spójnym porównywaniu pomiarów. Ponieważ wyjście jest sygnałem ładunku, typ wejścia i konfiguracja kabla podłączonego wzmacniacza ładunku muszą być również odpowiednie.
Metalowa obudowa i chroniony zintegrowany kabel
Spawana obudowa ze stali nierdzewnej pomaga chronić element czujnikowy przed wilgocią i korozją. Zintegrowany kabel jest chroniony metalowym wężem elastycznym, co zmniejsza ryzyko uszkodzenia podczas normalnej eksploatacji przemysłowej. Prawidłowe prowadzenie kabla i bezpieczne mocowanie pozostają ważne, zwłaszcza tam, gdzie czujnik jest narażony na ciepło, ruch lub powtarzalne prace konserwacyjne.
Specyfikacje techniczne
| Numer modelu | CA201 114-201-000-222 |
|---|---|
| Inne modele | CE311 444-311-00-023 CA202 144-202-000-205 TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C105-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C050-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 |
Obrazy produktu
Rekomendacje inżynierskie
- Dopasuj czujnik do sprzętu do kondycjonowania sygnału. CA201 generuje sygnał wyjściowy ładunku i nie korzysta z tego samego układu wejściowego co każdy akcelerometr z wyjściem napięciowym. Potwierdź, że podłączony wzmacniacz ładunku obsługuje czułość czujnika i konfigurację kabla. Zakres częstotliwości całego systemu pomiarowego zależy również od podłączonego kondycjonera.
- Sprawdź powierzchnię montażową i metodę mocowania. Opublikowane dane CA201 określają cztery śruby imbusowe M6 × 35 z podkładkami sprężystymi i nominalny moment dokręcania śrub wynoszący 15 Nm. Luźne połączenie montażowe lub nierówna powierzchnia mogą zmienić sposób przenoszenia drgań na element czujnikowy i wpłynąć na odczyty. Postępuj zgodnie z rysunkiem produktu i procedurą zakładową podczas przygotowywania punktu montażowego.
- Potwierdź konfigurację temperatury i kabla. Rodzina CA201 ma różne limity temperaturowe dla różnych wersji. Przed wymianą sprawdź pełny numer części czujnika, długość kabla, ochronę kabla i wszelkie dopuszczenia do stref zagrożonych. Nie zakładaj, że wszystkie wersje CA201 mają tę samą ocenę temperatury lub certyfikację.
Globalne zastosowania
- Azja i Pacyfik: Chiny, Korea Południowa, Japonia, Indie, Azja Południowo-Wschodnia
- Bliski Wschód: Arabia Saudyjska, Zjednoczone Emiraty Arabskie, Katar
- Ameryka Północna: Stany Zjednoczone, Kanada
- Europa: Niemcy, Wielka Brytania, Francja, Rosja, Turcja
- Ameryka Łacińska: Brazylia, Argentyna, Meksyk
Typowe zastosowania
- Systemy ochrony online maszyn wirujących
- Monitorowanie drgań i pozycji wału
- Nadzór bezpieczeństwa turbin parowych i sprężarek
- Monitorowanie stanu dużych wentylatorów, generatorów i pomp o wysokiej prędkości obrotowej
- Obiekty naftowe i gazowe
- Zakłady przetwórstwa chemicznego
- Elektrownie
- Zakłady przetwórstwa metali i przemysłu węglowo-chemicznego
Studium przypadku projektu
W typowym zadaniu konserwacji sprężarki zespół zakładu może potrzebować wymiany akcelerometru po uszkodzeniu jego kabla lub obudowy. Przed zamontowaniem zamiennika zespół sprawdza czułość oryginalnego czujnika, wymóg wyjścia ładunku, metodę montażu i ocenę temperatury. Prawidłowo dopasowany CA201 można następnie podłączyć do istniejącego, kompatybilnego sprzętu do kondycjonowania sygnału, umożliwiając wznowienie pomiarów drgań bez zmiany projektu systemu monitorowania.
Nasze atuty
- Eksport do ponad 40 krajów
- Kompleksowa obsługa posprzedażna
- Stabilny łańcuch dostaw zapewniający ciągłą dostępność
- Wsparcie certyfikatów COO, COC i CQ
- Szybka odpowiedź na wycenę
Często zadawane pytania
1. Jaki typ wyjścia zapewnia CA201?
CA201 zapewnia wyjście ładunku. Musi być podłączony do odpowiedniego wzmacniacza ładunku lub kompatybilnego urządzenia do kondycjonowania sygnału, zanim sygnał zostanie wykorzystany przez system monitorowania.
2. Jaka jest nominalna czułość CA201?
Opublikowana specyfikacja CA201 podaje 100 pC/g ±5% przy 120 Hz. Wartość ta jest używana przy dopasowywaniu czujnika do kondycjonera sygnału i ustawianiu skali pomiarowej.
3. Jaki zakres częstotliwości może mierzyć CA201?
Opublikowana specyfikacja podaje odpowiedź 0,5 Hz do 3000 Hz w granicach ±5%, z odpowiedzią w granicach ±10% od 3 kHz do 4,5 kHz. Dolna częstotliwość graniczna całego systemu zależy od podłączonego kondycjonera sygnału.
4. Czy CA201 może pracować w temperaturze +260 °C?
Wybrane wersje CA201 są przeznaczone do temperatur do +260 °C. Inne wersje mają niższe limity, w tym wersje przeznaczone do konkretnych zastosowań w strefach zagrożonych. Zawsze sprawdzaj dokładną wersję i ocenę temperatury kabla przed użyciem.
5. Co należy sprawdzić przed wymianą istniejącego CA201?
Potwierdź pełny numer części, czułość, kompatybilność wyjścia ładunku, długość kabla, układ montażowy, zakres temperatur i wymagane dopuszczenia. Te szczegóły są ważne, ponieważ dwa czujniki z tej samej rodziny produktów mogą nie mieć tego samego kabla lub konfiguracji środowiskowej.
Dostępny zapas
- IOCN 200-566-000-112
- IOC4T 200-560-000-113
- IOC4T 200-560-000-111
- RPS6U 200-582-200-013
- CPUM 200-595-045-114
- 3500/32M 149986-02
- IS200ESELH3AAA
- IS200EPCTG1AAA
- IS200EXHSG3AEC
- IS220PSVOH1A
Wymagania instalacyjne
- Profesjonalna instalacja wymagana dla optymalnej wydajności i bezpieczeństwa
- Zapewnij prawidłowe mocowanie i odpowiednią wentylację
- Przestrzegaj wszystkich obowiązujących norm bezpieczeństwa elektrycznego
