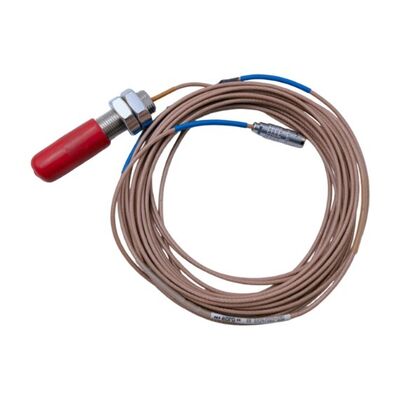

Czujnik prądów wirowych EPRO PR6424/003-030 do monitorowania drgań i pozycji dużych wałów

EPRO PR6424/003-030 to bezdotykowy czujnik prądów wirowych przeznaczony do pomiaru drgań wału, pozycji osiowej i innych ruchów w dużych maszynach wirujących. Jest on stosowany w systemach monitorowania maszyn dla urządzeń takich jak turbiny parowe, turbiny gazowe, sprężarki, pompy i generatory.

W przeciwieństwie do czujnika kontaktowego, PR6424 mierzy szczelinę między końcówką sondy a metalowym wałem bez dotykania obracającej się powierzchni. Gdy wał się porusza, szczelina zmienia się, a system czujnika przekształca tę zmianę w sygnał elektryczny. Sygnał ten może być następnie wykorzystany przez kompatybilny system monitorowania do śledzenia ruchu wału i wykrywania zmian w stanie maszyny.

PR6424 wykorzystuje końcówkę sondy o średnicy 16 mm i ma nominalną czułość 4 V/mm z błędem liniowości nie większym niż ±1,5%. Jego statyczny zakres pomiarowy wynosi ±2,0 mm, a pasmo przenoszenia rozciąga się od DC do 20 kHz przy punkcie -3 dB. Te cechy sprawiają, że nadaje się do zastosowań wymagających zarówno danych o pozycji wału, jak i dynamicznych pomiarów drgań.

W przypadku prac konserwacyjnych i wymiany, pełny numer modelu ma znaczenie. Sonda musi być dopasowana do odpowiedniego przetwornika sygnału, układu kabli i materiału celu, aby utrzymać wymaganą wydajność pomiarową.

Końcówka sondy o średnicy 16 mm jest przeznaczona do pomiaru ruchu wału w dużych urządzeniach wirujących. Podana czułość wynosi 4 V/mm (101,6 mV/mil), z błędem liniowości nie większym niż ±1,5%. Ta zdefiniowana odpowiedź wyjściowa pomaga systemowi monitorowania przekształcać zmierzone zmiany szczeliny w wartości przemieszczenia.

Dla dokładnych wyników sonda powinna być zainstalowana z odpowiednią szczeliną i używana z dopasowanym przetwornikiem sygnału. Powierzchnia celu i materiał wału muszą również spełniać podane wymagania czujnika.

PR6424 ma określone pasmo przenoszenia od DC do 20 kHz (-3 dB). Odpowiedź DC umożliwia pomiar powolnych zmian pozycji, podczas gdy szerszy zakres częstotliwości pozwala systemowi na rejestrowanie szybszych ruchów wału w granicach kompletnego łańcucha pomiarowego.

Jest to przydatne, gdy jeden układ monitorowania musi obserwować zarówno zmiany pozycji wału, jak i dynamiczne drgania. Rzeczywista wydajność systemu nadal zależy od przetwornika, instalacji, celu i sprzętu monitorującego.

1. Ustawić prawidłową szczelinę sondy przed uruchomieniem. Szczelina sondy wpływa na punkt pracy systemu pomiarowego. Ustawić szczelinę zgodnie z instrukcjami instalacji producenta i specyfikacją dopasowanego przetwornika. Nie zakładać, że jakakolwiek początkowa szczelina zapewni podany zakres liniowy. Po instalacji sprawdzić wyjście i potwierdzić, że mieści się ono w oczekiwanym zakresie roboczym.
2. Sprawdzić materiał wału i stan powierzchni. Podana specyfikacja PR6424 wykorzystuje stal ferromagnetyczną jako standardowy materiał celu. Różnice w materiale celu, stanie powierzchni lub geometrii mogą wpływać na zależność między szczeliną a wyjściem. Jeśli materiał wału różni się od określonego celu, należy potwierdzić, że system jest odpowiedni przed poleganiem na odczytach.
3. Dopasować sondę, kabel i przetwornik. PR6424 musi być używany z kompatybilnym przetwornikiem sygnału i odpowiednim układem kabli. Wymieniając zainstalowany czujnik, należy sprawdzić pełny numer części, długość kabla, typ złącza, wymiary montażowe i model przetwornika. Sonda pasująca do otworu montażowego nie jest automatycznie elektrycznie dopasowana do istniejącego systemu pomiarowego.

• Azja i Pacyfik: Chiny, Korea Południowa, Japonia, Indie, Azja Południowo-Wschodnia
• Bliski Wschód: Arabia Saudyjska, Zjednoczone Emiraty Arabskie, Katar
• Ameryka Północna: Stany Zjednoczone, Kanada
• Europa: Niemcy, Wielka Brytania, Francja, Rosja, Turcja
• Ameryka Łacińska: Brazylia, Argentyna, Meksyk

• Systemy ochrony online maszyn wirujących
• Monitorowanie drgań i pozycji wału
• Nadzór bezpieczeństwa turbin parowych i sprężarek
• Monitorowanie stanu dużych wentylatorów, generatorów i szybkich pomp
• Obiekty naftowe i gazowe
• Zakłady przetwórstwa chemicznego
• Zakłady produkcji energii
• Zakłady przetwórstwa metali i przemysłu węglowo-chemicznego

W typowym zadaniu konserwacji turbiny, kanał przemieszczenia wału może wymagać wymiany czujnika po wykryciu usterki podczas planowej inspekcji. Zespół konserwacyjny sprawdza oryginalny model, wymiary sondy, gwint montażowy, układ kabli i podłączony przetwornik przed wyborem zamiennika.

Tam, gdzie instalacja wymaga PR6424/003-030, dopasowanie pełnej konfiguracji pomaga przywrócić oryginalny łańcuch pomiarowy. Po instalacji zespół sprawdza szczelinę sondy i weryfikuje sygnał przed ponownym oddaniem kanału monitorowania do użytku.
