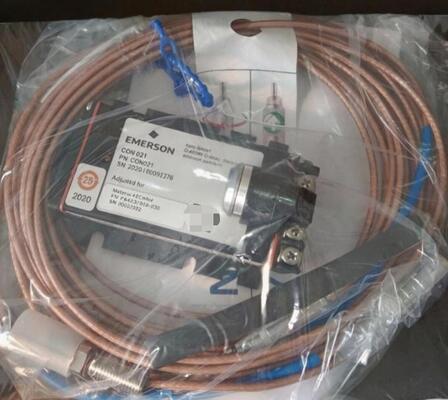

Czujnik prądów wirowych EPRO PR6423/10R-030 do monitorowania drgań i pozycji wału

Wersja EPRO PR6423/10R-030 to 8-milimetrowy czujnik prądów wirowych przeznaczony do bezdotykowego pomiaru drgań i pozycji wału w przemysłowych maszynach wirujących. Jest stosowany w systemach monitorowania turbin parowych, turbin gazowych, sprężarek, pomp i generatorów, gdzie zmiany ruchu wału mogą dostarczyć użytecznych informacji o stanie maszyny.

Czujnik działa poprzez pomiar szczeliny między jego końcówką a metalowym wałem. Gdy wał się porusza, szczelina zmienia się, a system czujnika przekształca tę zmianę w sygnał elektryczny. Kompatybilny konwerter sygnału przetwarza następnie sygnał do wykorzystania przez system monitorowania maszyny. Pozwala to na pomiar ruchu wału bez fizycznego kontaktu z częścią wirującą.

Seria PR6423 ma nominalną czułość 8 V/mm, liniowy zakres pomiarowy 2 mm i pasmo przenoszenia od DC do 20 kHz (-3 dB). Te cechy wspierają zarówno pomiar pozycji wału, jak i dynamiczne monitorowanie drgań. Seria jest również zaprojektowana do trudnych warunków przemysłowych, z obudową ze stali nierdzewnej i stopniem ochrony IP66.

Wersja 10R wykorzystuje konstrukcję z odwrotnym montażem, co może być przydatne, gdy sonda musi być zainstalowana od tyłu punktu montażowego. Takie rozwiązanie daje inżynierom kolejną opcję, gdy przestrzeń wokół obudowy łożyska jest ograniczona lub dostęp od przodu jest utrudniony.

8-milimetrowa końcówka pomiarowa jest przeznaczona do pomiaru wału w przemysłowych maszynach wirujących. Jej nominalna czułość 8 V/mm określa, jak zmienia się wyjście wraz ze zmianą szczeliny między sondą a celem. Pomaga to inżynierom ustawić skalę pomiarową i poprawnie interpretować dane o przemieszczeniu.

Opublikowana specyfikacja serii PR6423 podaje liniowy zakres pomiarowy 2 mm i początkową szczelinę powietrzną 0,5 mm. Prawidłowe ustawienie szczeliny jest ważne, ponieważ działanie poza zakresem liniowym może prowadzić do niedokładnych odczytów lub utraty użytecznych danych pomiarowych.

PR6423/10R-030 wykorzystuje układ z odwrotnym montażem. Może to pomóc, gdy miejsce montażu nie zapewnia wygodnego dostępu od przodu lub gdy sonda musi być zamontowana przez określony otwór w obudowie łożyska.

Przed instalacją inżynierowie powinni potwierdzić gwint montażowy, dostępną przestrzeń, pozycję sondy i trasę kabla. Konstrukcja z odwrotnym montażem powinna odpowiadać rzeczywistemu rysunkowi instalacyjnemu, a nie być wybierana tylko dlatego, że średnica sondy jest taka sama jak oryginalnej części.

1. Dokładnie ustaw szczelinę sondy.
   Opublikowane dane serii PR6423 podają początkową szczelinę powietrzną 0,5 mm i liniowy zakres pomiarowy 2 mm. Prawidłową szczelinę instalacyjną należy ustawić zgodnie z instrukcjami producenta i podłączonego konwertera. Nie ustawiaj szczeliny na oko, gdy dostępna jest zdefiniowana metoda napięciowa lub kalibracyjna.
2. Sprawdź materiał i powierzchnię wału.
   Standardowym celem kalibracyjnym określonym dla serii PR6423 jest stal ferromagnetyczna, taka jak 42CrMo4 / AISI 4140. Różne materiały celu lub warunki powierzchniowe mogą zmienić odpowiedź czujnika. Jeśli rzeczywisty materiał wału różni się od standardowego celu, przed wykorzystaniem odczytów do podejmowania decyzji dotyczących ochrony lub konserwacji należy potwierdzić kompatybilność.
3. Dopasuj sondę do właściwego konwertera.
   PR6423 jest częścią systemu pomiarowego i musi być podłączony do kompatybilnego konwertera sygnału. Wymieniając sondę, sprawdź pełny numer modelu, typ montażu, konfigurację kabla, złącze i model konwertera. Sonda, która pasuje mechanicznie, może być nadal nieodpowiednia, jeśli jej konfiguracja elektryczna nie pasuje do zainstalowanego systemu.

• Azja i Pacyfik: Chiny, Korea Południowa, Japonia, Indie, Azja Południowo-Wschodnia
• Bliski Wschód: Arabia Saudyjska, Zjednoczone Emiraty Arabskie, Katar
• Ameryka Północna: Stany Zjednoczone, Kanada
• Europa: Niemcy, Wielka Brytania, Francja, Rosja, Turcja
• Ameryka Łacińska: Brazylia, Argentyna, Meksyk

• Systemy ochrony online maszyn wirujących
• Monitorowanie drgań i pozycji wału
• Nadzór bezpieczeństwa turbin parowych i sprężarek
• Monitorowanie stanu dużych wentylatorów, generatorów i szybkich pomp
• Obiekty naftowe i gazowe
• Zakłady przetwórstwa chemicznego
• Zakłady energetyczne
• Zakłady przetwórstwa metali i przemysłu węglowo-chemicznego

W typowym zadaniu konserwacji sprężarki, kanał drgań wału może wymagać wymiany sondy po znalezieniu usterki podczas inspekcji. Zespół konserwacyjny sprawdza układ montażowy istniejącej sondy, połączenie kablowe, model konwertera i początkową szczelinę przed wyborem zamiennika.

Tam, gdzie instalacja wymaga sondy PR6423/10R-030 z odwrotnym montażem, dopasowanie pełnej konfiguracji pomaga przywrócić oryginalne ustawienie pomiarowe. Po instalacji zespół weryfikuje szczelinę sondy i wyjście sygnału przed ponownym uruchomieniem kanału monitorowania.
